RFID電子門票解決方案

一、背景

      近年來隨著我國經濟的發展，旅游服務業發展態勢迅猛，隨之而來的景點票務系統面臨的一系列問題有：

　　假票、人情票、過期票

　　財務管理上出現的各種漏洞

　　各種票務數據的統計沒有或者不及時

　　旅游社的折扣、拖款、返點管理混亂

　　多點連票、年票、貴賓票、公務招待票難管理

　　景區員工、商鋪人員進出管理難

　　……

　　鑒于這些，近年來開發應用的基于RFID技術的電子門票系統，因其性能優點可有效改善上述一系列問題。建設RFID電子門票系統具有現實的必要性。

二、系統介紹

　　RFID電子門票是基于RFID技術的新型門票。最基本的RFID系統由三部分組成：

　　標簽(Tag，即射頻卡)：由耦合元件及芯片組成，標簽含有內置天線，用于和射頻天線間進行通信。

　　閱讀器：讀取(在讀寫卡中還可以寫入)標簽信息的設備。

　　天線：在標簽和讀取器間傳遞射頻信號。

　　有些系統還通過閱讀器的接口與外部計算機(上位機主系統)連接，進行數據交換。

三、系統組成

1、硬件

　　硬件設備：包括無源標簽，RFID監控設備，服務器，交換機，有線局域網絡，無線局域網點。

　　硬件設備主要由三部分組成，分別是人員卡標簽、RFID監控設備和硬件輔助設備。

　　(1)人員卡標簽：RFID無源標簽。

　　(2)RFID監控設備：網絡讀寫器和手持機。

　　(3)硬件輔助設備：包括服務器，交換機，有線局域網絡，無線局域網點。

2、軟件

　　軟件系統：包括監控軟件和管理軟件

　　(1)管理軟件

　　根據業務實際需求，定制相應的業務管理軟件

　　(2)監控軟件

　　接收、處理來自RFID設備采集到的數據，根據具體監控要求完成數據處理，包括可視化管理、數據統計、查詢、存儲或共享等。

四、系統流程

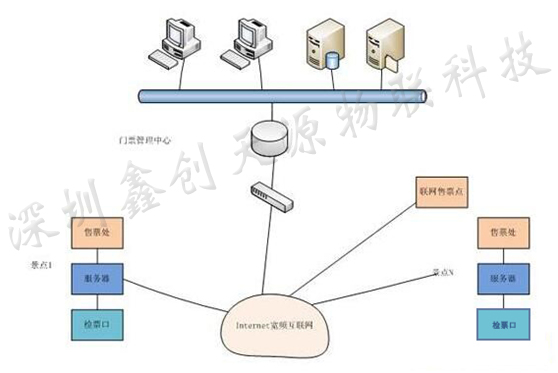

1、系統運作方式

　　(1)門票管理中心：安裝系統的核心設備，包括門票系統數據服務器、系統維護終端、數據查詢統計終端、數據網絡設備等。

　　(2)各景區景點售票設備：在各景區設置相對集中的售票點，出售本景區或聯網景區的RFID門票，以最大限度滿足游客對售票環節便利的需要。同時系統可在市內等需要的地方，設置聯網售票點，以滿足不同游客的需要。

　　(3)各景點入口處檢票設備：在各景點入口處，安裝若干臺檢票閘機設備，實現游客持系統有效RFID門票自助檢票入園。檢票設備能自動給出聲光提示，以方便督票員監督游客持有RFID門票的類別和有效性，杜絕廢票、過期票、已用票等無效票混入園區現象發生。

　　(4)系統同時支持移動式手持RFID檢票機檢票，手持檢票機可用在園內交通車、纜車、臨時出入口等不固定場合實現檢票功能。

2、售票檢票系統



　　安裝于各景點的售票、檢票系統，結構基本相同。售票處由售票電腦、RFID門票售票設備等組成;檢票系統由通道閘機、安裝在閘機內部的檢票機和檢票服務器等設備組成;每個景點設置一個服務器，用于處理本景點的售檢票數據，同時可上級管理系統上傳和下載系統數據。

　　(1)景點售票系統

　　售票點可按用戶的需要設置，售票點的數量和位置相對靈活，根據系統運行的需要確定。

每個售票點設置若干個售票窗口，每個售票窗配置一臺售票電腦和RFID售票機。RFID門票在出售時進行初始化、數據讀寫、加密。如果需要可配置打印機，在門票的票面上打印上可目視的信息：票類、出售日期、有效日期、票號等。

　　(2)景點檢票系統

　　游客憑RFID門票入園。門票出售時，門票內RFID芯片即已寫入該門票的相關信息：門票種類信息、售票日期、門票有效期、允許進入的景點代號、已進入景點代號等等系統內部數據。當游客進入某個景點時，入口檢票機識別此門票為有效后，設置已進入此景點標記，并放行入園。此信息同時保存在RFID門票和景點檢票機內，檢票機自動記錄全部進入此景點的門票數據，并通過網絡上傳數據至門票管理中心記錄。

　　由于RFID門票內也存有已進和未進景點的信息，因此在網絡阻斷的情況下，檢票機也能正確判斷被檢門票是否予以放行入園。

　　當游客購買的套票或選擇景點門票，在票內存有的所有景點都已經被游玩，或門票有效期已過，檢票機不會允許此門票進入任何一個景點，此票已作廢。



　　(3)票務中心管理

　　票務管理：該系統可以實現對票證基本信息，如演出名稱、場地、票價、折扣、發行日期等的統一存儲;提供信息協助售票窗口、售票員等的合理安排;全面記錄預領門票數量和領取人。

　　數據采集及結算：采集售票和驗票系統各種票務信息;對當日或每場演出進行清分與結算。

　　設備及系統管理：設備的信息、授權與配置管理與維護;系統操作人員的授權及維護。綜合統計與查詢現場統計不同場次、各個時間段的售票情況;按照售票時間、售票地點、售票種類、進場情況等條件的查詢統計;每場、每日、每月收入統計與查詢;打印各種數據的統計報表。
